描述

移動通信、全球?qū)Ш叫l(wèi)星系統和更多應用的解決方案

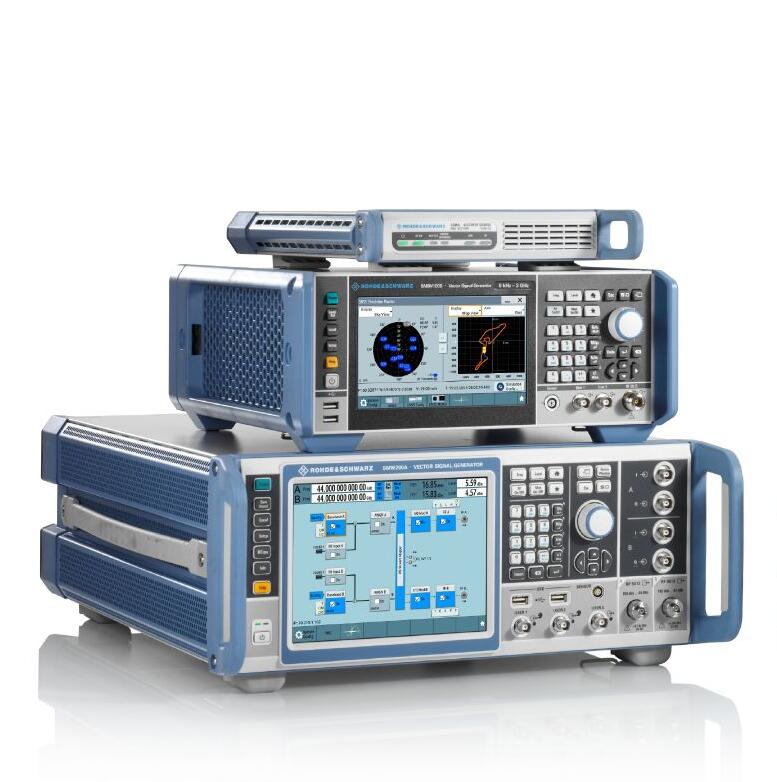

R&S?SMBV100B矢量信號發生器高輸出功率、完全校準的寬帶信號生成和直觀的觸摸屏操作使R&S?SMBV100B成為各種應用的理想選擇。

SMBV100B符合主要數字通信標準（如5G NR、LTE和WLAN）的最新規范，是接收器和組件特性的測試解決方案。

R&S?SMBV100B可配備多種GNSS選件，使儀器成為可靠、功能齊全的GNSS模擬器。憑借其模擬能力，現實和復雜但可重復的全球?qū)Ш叫l(wèi)星系統方案可以在受控條件下運行。

SMBV100B 矢量信號發生器兼具卓越的性能特性，包括高輸出功率、寬調制帶寬以及出色的信號質量。此儀器的頻率范圍介于 8 kHz 至 6 GHz，覆蓋數字無線通信的所有重要射頻頻段。射頻調制帶寬高達 500 MHz，可滿足第四代和第五代通信標準的嚴苛要求。在航空航天和國防應用中，帶寬可確保生成復雜的脈沖信號。

在射頻組件驗證等多種測試裝置中，在高功率電平下提供信號非常重要。SMBV100B 可在高功率電平下確保信號質量。無需額外放大器，測試裝置更為簡單。

SMBV100B 具有直觀的觸摸屏圖形用戶界面，非常符合人體工程學，使用方便。這款可自定義的儀器也可滿足未來要求?？梢酝ㄟ^軟件激活碼添加選件，例如擴展頻率、帶寬和輸出功率，輕松為儀器增加其他功能。

主要特點

• 頻率范圍介于 8 kHz 至 3 GHz 或 6 GHz

• 高輸出功率，高達 +34 dBm

• 500 MHz 調制帶寬，具備一流精度

• 高功率電平下的出色 EVM 和 ACPR 結果

• 可在客戶場所使用軟件激活碼輕松升級儀器

• 7″ 觸摸屏，操作方便

極佳的信號質量

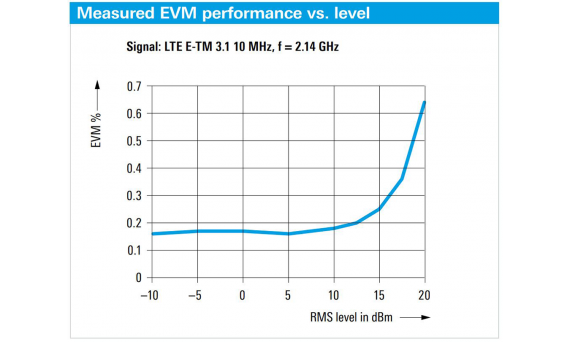

對于20 MHz LTE信號，即使在高輸出功率水平下，EVM性能也達到0.2%。
ACPR值<–72 dB ACPR（WCDMA測試模型1，64 DPCH，測量值）
低單邊帶相位噪聲<–134dB（測量）在1KHz和20KHz偏移。
測試夾具影響的實時補償。

調制帶寬寬，精度高

為了滿足更高調制帶寬的需要，R&S SMBV100B配備了高性能基帶，由于發生器的智能內部實時頻率響應校正，在整個500 MHz的帶寬上實現了<0.3 dB（測量）的幅度平坦度。

高輸出功率和優異的電平精度

當配備適當?shù)倪x件時，R&S SMBV100B可產生高達+34 dBm（在1 GHz下測量）的輸出功率，并且在幾乎整個頻率范圍內指定的電平增加到+25 dBm。
校準后，發生器必須以高精度重復設置每個測試序列的電平值。在這里，R&S SMBV100B提供了高性能，測量的電平重復性<0.09 dB。

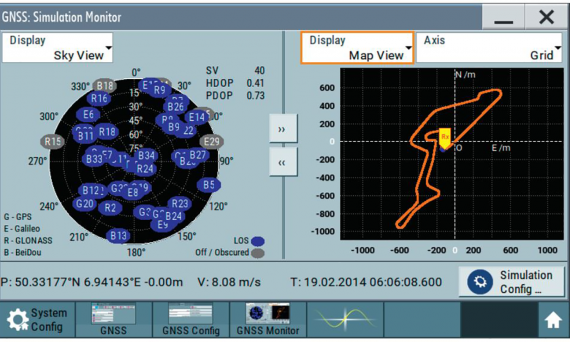

全球?qū)Ш叫l(wèi)星系統模擬的選擇

R&S SMBV100B可配備多種GNSS選件，使儀器成為可靠、功能齊全的GNSS信號源。它具有極佳的模擬能力，用于配置可在受控條件下運行的現實和復雜但可重復的全球?qū)Ш叫l(wèi)星系統方案。這包括全球?qū)Ш叫l(wèi)星系統軌道的真實建模、信號傳播效應和系統誤差以及用戶環境的真實建模。
