IsoVu 光隔離探頭

發現非隔離探頭隱藏的快速震蕩的信號。IsoVu? 探頭技術實際上通過光學隔離消除了共模干擾。這樣就可以按 100V/ns 或更快的速度在 ±60kV 的基準電壓上提供精確的差分測量。借助我們的 IsoVu Generation 2 設計，您能獲得 IsoVu 技術的所有優勢，但大小僅為原來探頭尺寸的 1/5。

IsoVu Gen 2 探頭憑借多功能 MMCX 連接器以及無與倫比的帶寬、動態范圍和共模抑制組合，為隔離探頭技術設定新的標準。

什么是隔離探頭？

隔離探頭使用電（光學）或 RF 隔離將探頭的參考電壓與示波器的參考電壓（通常接地）隔離。這使電源設計人員能夠在存在大共模電壓的情況下準確解析高帶寬、高電壓的差分信號。泰克已開發出一項新技術 (IsoVu)，該技術使用電隔離在高帶寬內提供同類探頭最佳的共模抑制性能。

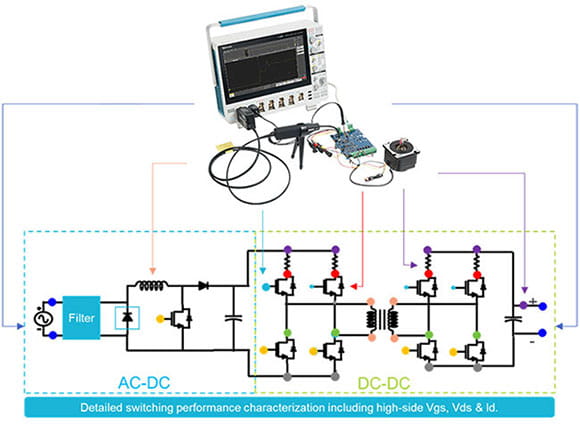

與用于測量高壓信號的高帶寬傳統差分探頭相比，隔離性和高頻性相結合的 IsoVu 探頭為電源設計人員提供更精確的測量結果。應用案例包括：

• 開關模式電源設計

• 寬禁帶 GaN 和 SiC 設備的功率 FET 設計/分析

• 逆變器設計

• 電機驅動設計

• BCI 或 ESD 測量

• 電流分流器測量

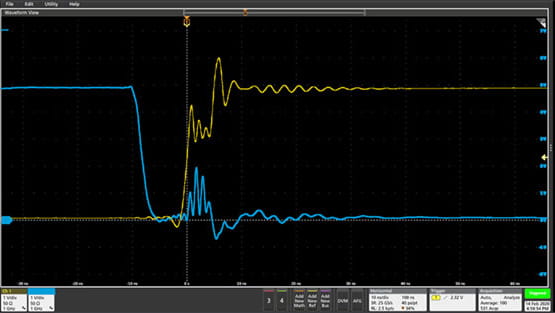

更低共模噪聲，更多詳細信息

IsoVu 技術采用光纖供電和光模擬信號路徑，以在測量系統和 DUT 之間實現完全的電隔離。由于支持探頭在共模電壓下獨立浮動，隔離可大大降低共模干擾。

與 4、5 或 6 系列 MSO 相結合，IsoVu 提供一種高效、可靠的方式解決快速參考轉換的高帶寬差分信號，從而使您能夠花費更少的時間進行各種“盲目設計”工作：

• 電源中的浮動測量

• 通過分流電阻測量電流

• 調試 ESD 和 EMI 敏感性問題

• 斷開接地回路

帶寬范圍內的高差分電壓

對于傳統差分探頭，您必須在高帶寬和高電壓之間做出選擇。IsoVu 探頭采用屏蔽同軸電纜和隔離功能，提供高帶寬和 ±2500V 的差分電壓范圍。

第二代IsoVu TIVP探頭提供 200 MHz、500 MHz 和 1 GHz 的一系列帶寬，以適合您的預算并構建具有特定項目所需性能的工作平臺。

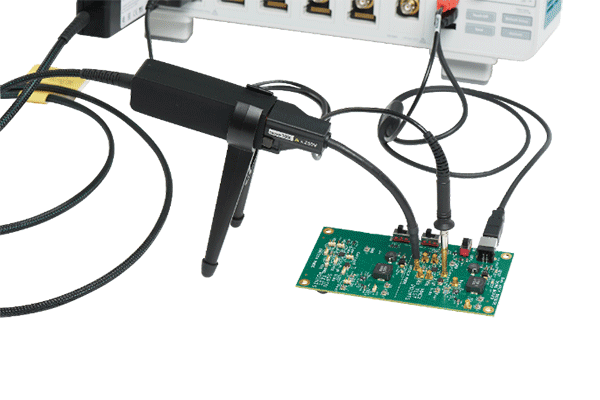

采用節省空間設計的創新技術

第二代IsoVu探頭提供與我們的原始 IsoVu 探頭相同的帶寬、共模抑制性能和電壓范圍，但尺寸僅為其 1/5，且去除單獨的控制器盒。緊湊的探頭和示波器連接器中含激光器和模擬電子技術。較之原始 IsoVu 探頭，第二代光隔離探頭還具有：

• DC 增益精度更佳

• 更好的階躍響應特性

• 更多內置量程

連接簡單，性能更高

IsoVu 探頭端部具有一系列可提供高性能和可及性的連接件和附件。

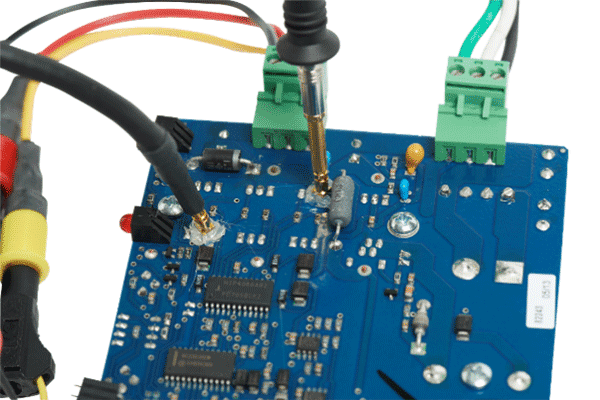

例如，MMCX 連接器是經濟的、可廣泛使用的連接器，可提供穩定的免手持的測試點，并提供最佳的帶寬和共模抑制。其堅固的金屬主體屏蔽中心導線，并最大程度地減小接地環路面積，從而將干擾降至最低。

其他附件也可用于使探頭端部適應多種連接方式。對于需要大于 ±250V 差分電壓的應用，還可另外提供 0.100 " 和 0.200 " 間距的方針端部。

不使用探頭時，傳感器探頭在探頭 SMA 連接器處具有 1MΩ 和 50Ω 可切換終端。此功能可以有效地向任何兼容示波器添加隔離通道。

型號：Tektronix TIVP系列 IsoVu 光隔離探頭
