雷達（Radar），英文全稱Radio Detection And Ranging（無線電探測和測距），又稱無線電定位。雷達也指利用雷達技術探測目標的電子設備，由天線、信號發射機、接收機、處理器及顯示器組成。發射機產生信號通過天線輻射到空間，隨后天線收集目標反射回波，通過接收機經處理器處理信息，確定目標距離、速度、方位、高度等信息輸入顯示器展示。
按工作信號頻段，雷達可分為毫米波雷達、激光雷達和超寬帶雷達三大類。
毫米波雷達使用毫米波頻段，工作頻帶寬度大，可用小天線獲得高距離分辨率和窄波束，遠距測量性能優，且具有全天候全時段工作能力，結構緊湊。目前應用范圍廣，包括車載類（距離、速度、角度及4D成像）、智能家居/家電、健康/醫療監測、智能交通、智能裝備、安防監控、智能樓宇、微動探測（人體存在探測、生命體征監測）及工業/工程測繪等。
激光雷達使用可見光和紅外頻段，使用大帶寬（超短脈沖）產生超窄波束，時空間分辨率和測量精度都很高，探測距離大，抗源干擾（環境中其它波干擾）能力強，且天線孔徑更小，系統體積小，重量輕。由于可精細建模被測物體細節，激光雷達自20世紀60年代問世后，在地理測繪、文物保護、3D建模等行業應用較廣。2018年車規級激光雷達誕生標志車載產品量產啟動，此后在ADAS、車聯網、機器人、VR游戲等新領域開始加速拓展空間。
超寬帶雷達使用納秒級窄脈沖技術，產生波束帶寬大，傳輸速率高，穿透性更好（可穿透非金屬），同時單位時間功耗低，探測精度和安全性能高，抗干擾能力很強。在視距（LOS）條件下定位精度明顯優于其他技術，因此契合許多企業級應用場景，如 AGV 小車管理、特定人員軌跡監測、離散制造中原材料實時監控等，為生物探測、室內定位等提供新市場機會。
雷達在新一代信息技術、新能源、新材料、高端裝備、新能源汽車等戰略性新興技術產業中具有重要地位，推動我國雷達行業整體加速發展，新入企業不斷涌現，競爭激烈程度加劇。預計到2026年，我國雷達市場規模接近800億CNY。
雷達制造業處于產業鏈中游，細分行業包括雷達天線、發射機、接收機、信號處理器和顯示器制造，其性能、成本、可靠性與雷達產品相應指標密切相關。我國雷達制造業占中游產業規模80%，其余20%份額為雷達軟件行業。隨著雷達小型化，除了PCB板載，目前縫隙天線成為設計要素之一。發射機和接收機所用傳感器和模塊也是雷達重要部件。射頻前端組件完成毫米波信號調制、發射、接收及回波信號解調，屬于模擬芯片，MMIC（Monolithic Microwave Integrated Circuit，單片微波集成電路）是主流方式。數字信號處理器嵌入不同信號處理算法，通過提取從前端采集中頻信號獲得目標信息?？刂齐娐肥盏侥繕?biāo)信息，結合其他參數經主處理器運算分析并發送指令到報警顯示系統和執行系統。前述主控芯片通常為FPGA（Field Programmable Gate Array，現場可編程門陣列），也有部分MCU（Microcontroller Unit，微控制單元）、DSP（Digital Signal Processor，數字信號處理器）。相比國外水平，這兩類芯片國內技術能力存在一定差距，需要努力趕超。另外，激光雷達需要光學部件，目前國內產業技術水平已達到或超越國外供應鏈水準，且具有成本優勢，可替代國外產品。

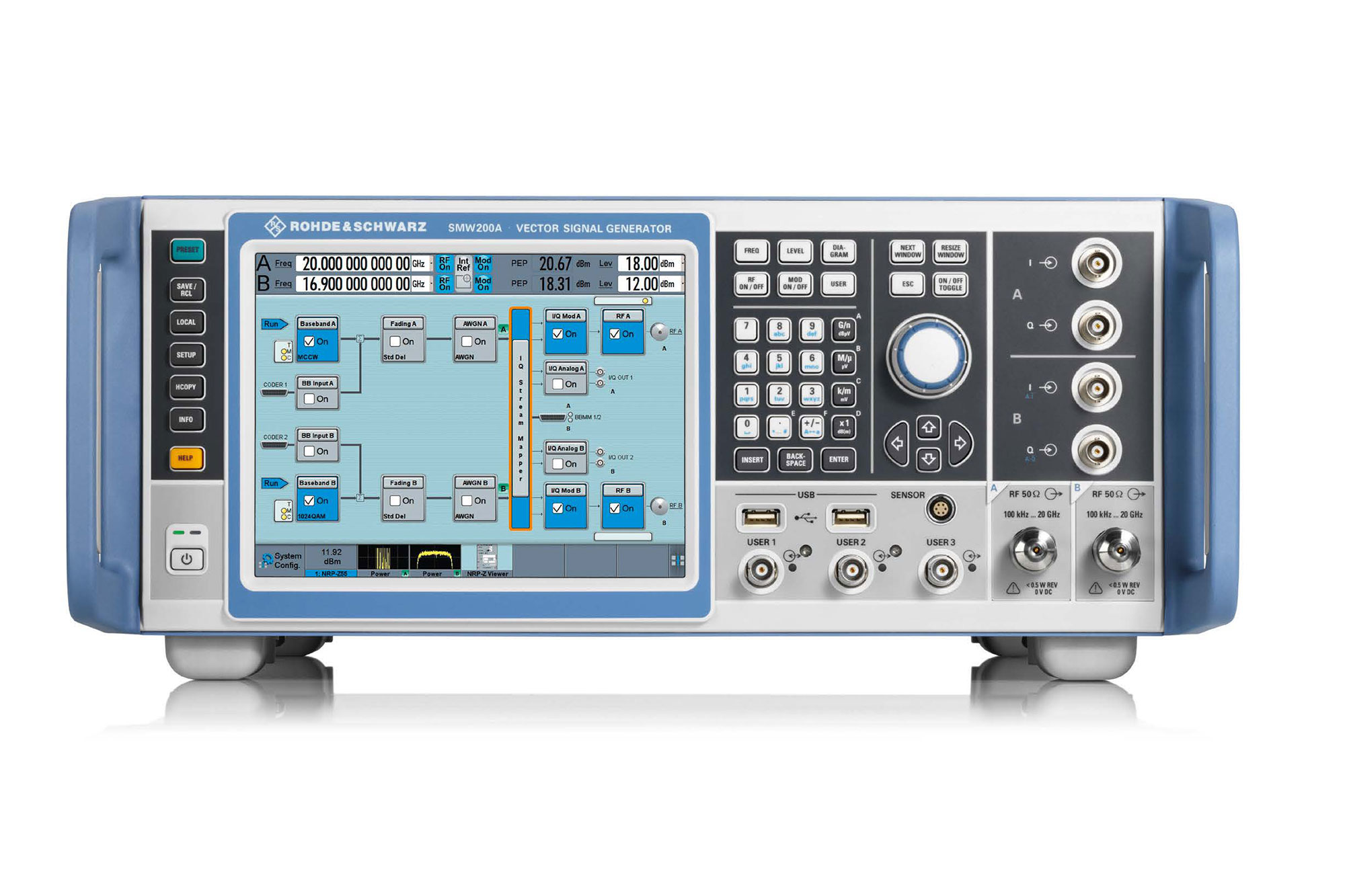

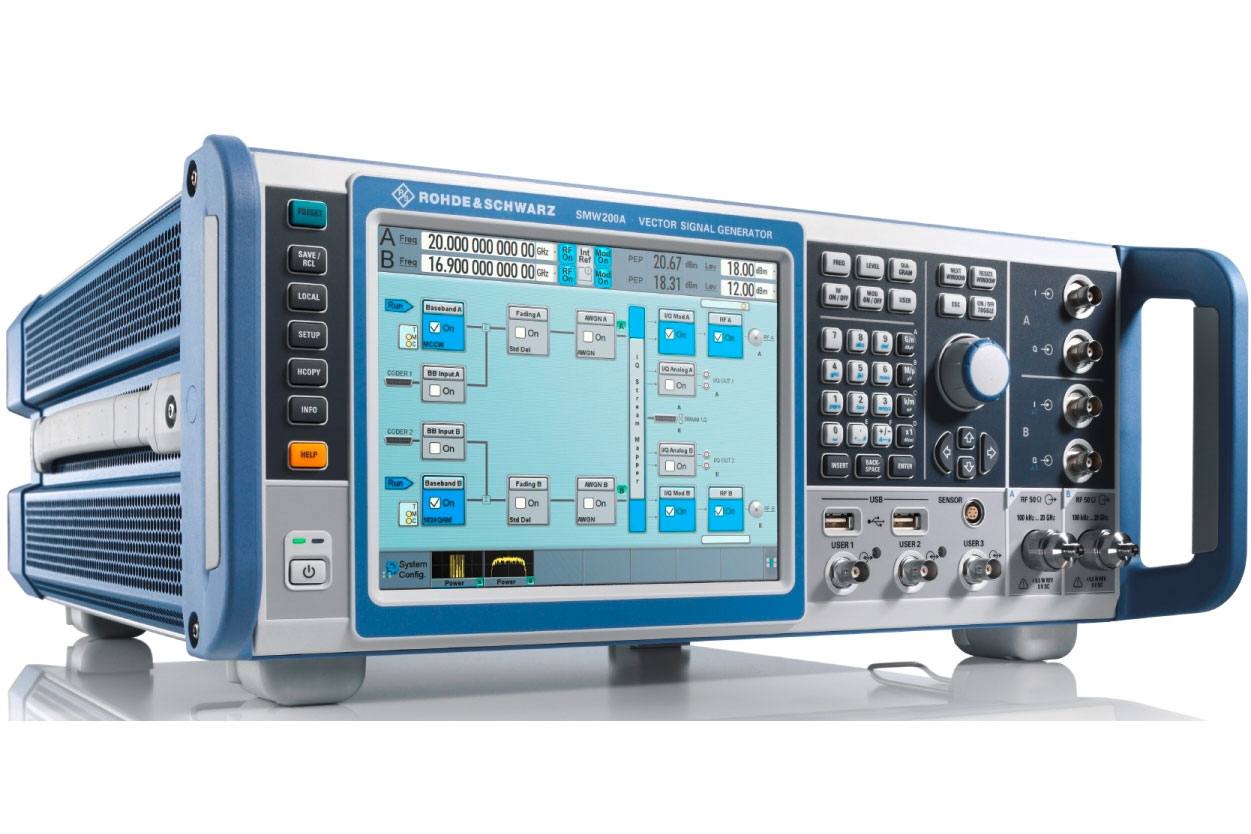

Rohde & Schwarz SMW200A 矢量信號發生器性能優異，為滿足更苛刻應用開發。其優異靈活性、性能和操作直觀性，能在開發和驗證應用中輕松為組件、模塊和完整基站等各類被測設備生成高品質復雜數字調制信號。模塊化設計，能根據特定應用需求選配適宜選件。支持所有配置，包括經典單通道矢量信號發生和多通道 MIMO 接收機測試，及完成高級GNSS和雷達模擬任務。
核心參數：
頻率范圍： 100 kHz ~ 6 GHz
I/Q 調制帶寬（射頻帶寬）：2 GHz
最大衰落帶寬：800 MHz

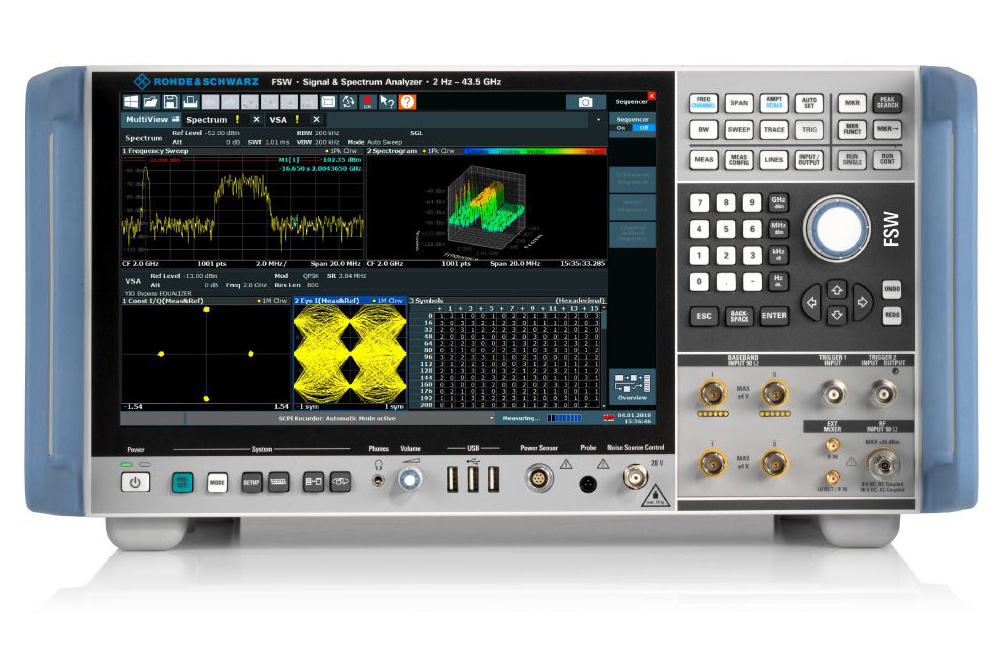

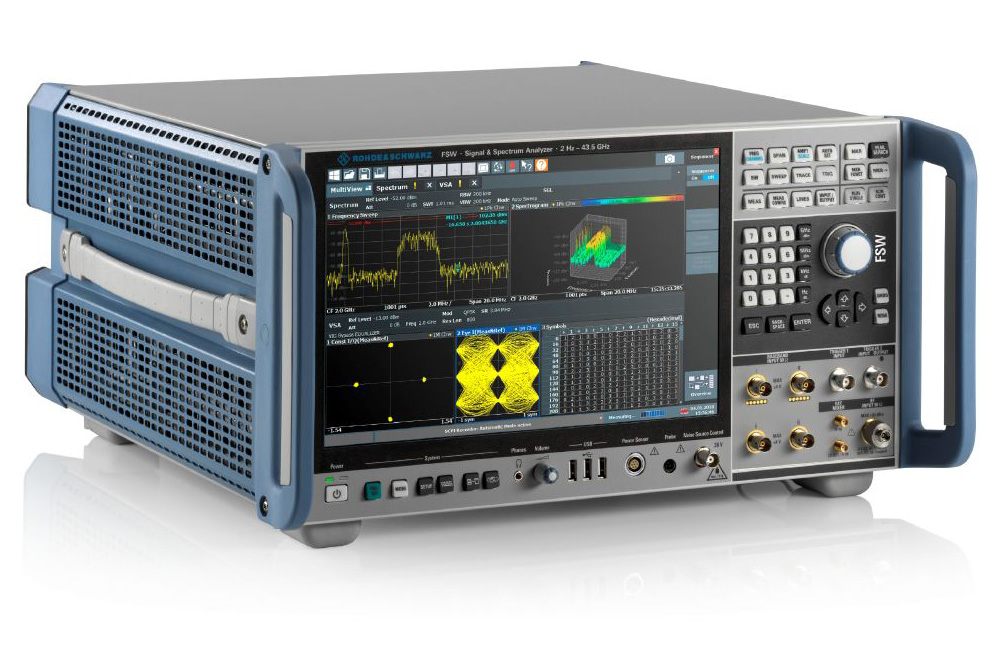

四、Rohde & Schwarz FSW43 信號與頻譜分析儀具有較高內部分析帶寬，可對寬帶組件和通信系統進行特征校準。同時具備出色的相位噪聲和靈敏度，有助開發適用于雷達等應用的高性能振蕩器。幫助研發者完成嚴苛任務。
核心參數：
頻率范圍：2 Hz ~ 43.5 GHz
相位噪聲：< –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）
最大分析帶寬：8312 MHz
